详细说明

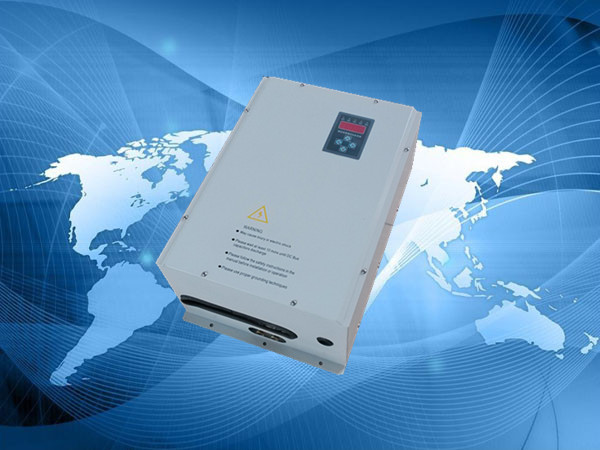

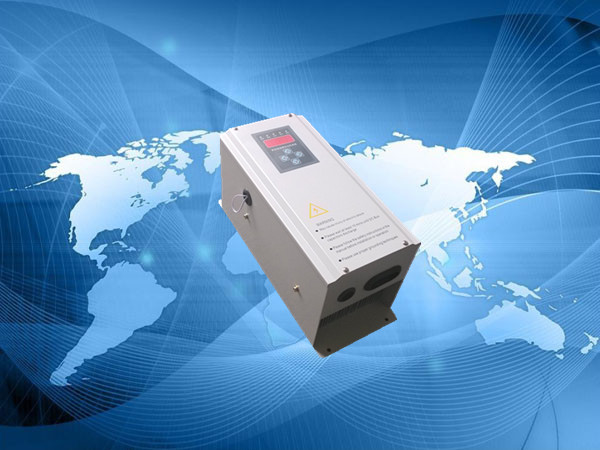

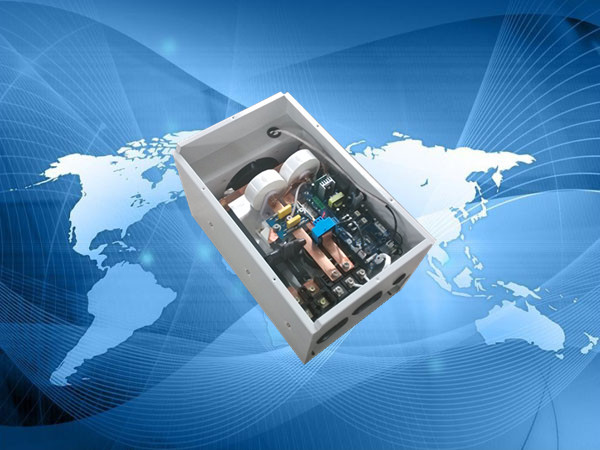

数字2.5千瓦拉丝机注塑机专用电磁感应加热器,电磁加热控制板
技术参数：
工作电压：AC185V–AC265V
工作频率：12KHZ–22KHZ
工作电流：10A
线圈感量：100–110UH
高温线：4㎡线18–22米（参考值）按实际现场调试为准
接口说明：
1、 单相电源输入端： 这个端口接入单相交流电（220VAC）
2、 K 型热电偶或红外探头（选配）：外接 K 型热电偶或红外探头，热电偶有极性，红色为
正
3、 线圈端子：接输出电磁线圈
4、 风扇接口：18V 直流风扇的接口；
5、 数码显示接口： 接数码管 5PIN 插头；
6、 调功变阻器（选配）：接可调电阻，通过调节可调电阻来调节功率；
7、 模块散热片温度传感器： 接散热片温度传感器插头，没有极性；
8、 线盘温度传感器：接测线盘温度的传感器插头，没有极性；
9、 温控开关接口：接温控开关插头，也可接普通开关，用于手动启动和关闭，上下两个插
口串联（3PIN 的插口只使用 1,2 脚），若只使用一个开关，则可以短路掉其中一个。成
品机芯的两条开关控制线已经引出，短路即可开机。 www.rzdckj.com
